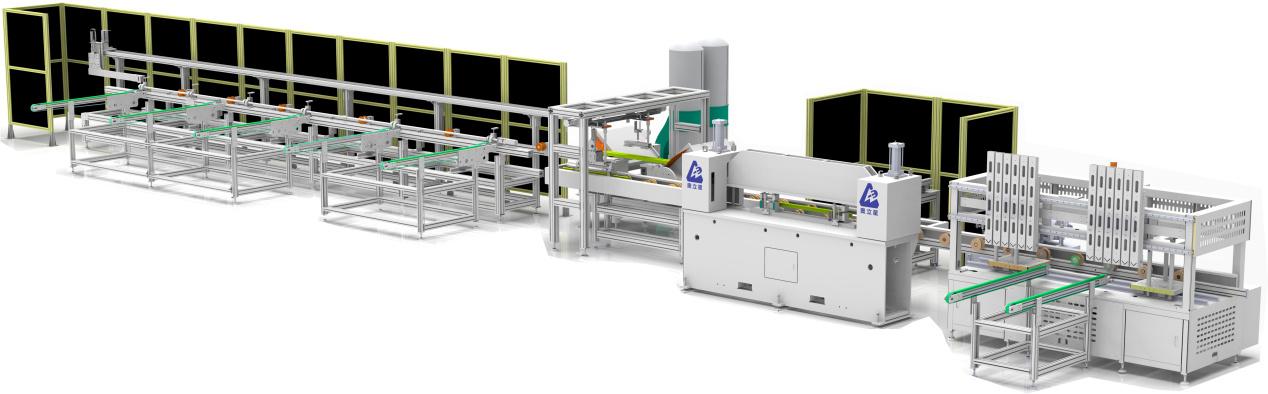

ALX-4000第四代光伏邊框自動生產線
2022-11-18
產品概述：
ALX-4000光伏邊框自動沖壓生產線是我公司推出的新一代光伏邊框自動化加工設備，集鋁型材自動送料、自動傳輸、自動鋸切、自動沖壓、自動壓印、自動除塵、自動回收、自動檢測于一體，采用新的模塊化設計，提高了生產效率，產品精度高、自動化程度高，安全可靠。
產品特點：
1.經濟：自動化程度高、智能化的設計需一個人上料操作。
2.切割準：雙料切割，精度可達±0.1°。
3.功能性強：具有長度和孔自動檢測、工業以太網接口及信息交互擴展能力。
4.操作簡便：電控系統具有人性化的全參數人機界面，讓操作人員易操作。
5.節能環保：設有負壓吸塵、隔音降噪室、尾料集中回收裝置，現場干凈整潔。
6.安全穩定：采用DC24V電壓回路，沖壓裝有光柵，運動機械設有防護罩。
7.技術創新：采用后推式上料、雙軸找正、角碼變軌、傳遞等智能化作業。
技術參數：

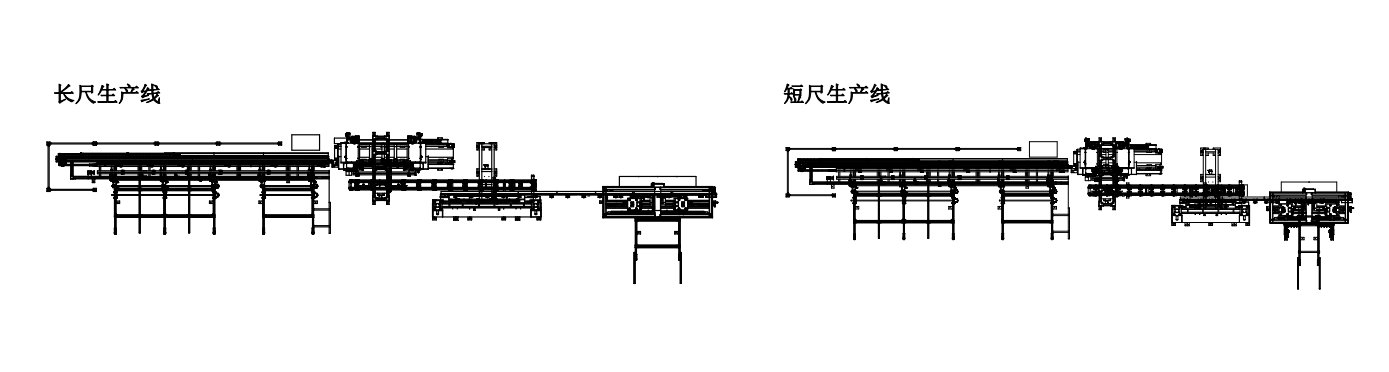

光伏邊框自動沖壓生產線分為短邊框自動線和長邊框自動線?
| 名稱 | 光伏邊框自動沖壓生產線（長線尺） | 光伏邊框自動沖壓生產線（短線尺） | |
| 加工長度范圍 mm | 1600～2500 | 990～1500 | |
| 加工截面范圍 mm | B面寬度30-40；C面寬度10-35 | B面寬度30-40；C面寬度10-35? | |
| 生產節拍 s |
≤3.2 |
≤3.2 |
|
| 角度精度?° | ±0.1 | ±0.1 | |
| 切割長度精度?mm | ±0.15 | ±0.15 | |
| 加工合格率 | 99.8% | 99.8% | |
| 人員配置（人/臺） | 2.5 | 2.5 | |
| 裝機容量?KW | 20 | 20 | |
| 外形尺寸?mm | 21500×5000×2200 | 18500×5000×2200 |
產品優勢：
1、柔性設計
??方便調整
??自適應設計，快速調整產線，適合不同型材生產的需要，工序可擴展
2、智能制造
??自動報警暫停，智能安全防護
3、安全、可靠
??切割精度可達±0.15mm
??無劃傷、毛刺少，表面光潔度高
??多處急停按鈕裝置
4、降低成本
??一臺設備2-3人
??年產量達200萬件
??成品率99.8%，廢品率低，每噸材料節約成本約200元
5、節能環保
??鋸切工序設有負壓吸塵與尾料回收及拼裝隔音降噪室（鋸切噪音≤85dB），使鋸片切割噪音得以有效控制，使鋁屑和切頭得以回收，使工作環境更加干凈整潔
6、兼容性好
??采取多角度、多規格的調控方案，可以兼容指定的各種型材規格，可實現有膜和無膜加工，可切割角度 35°、45°、55°
7、尾料收集方便
??鋸切及沖壓設有尾料集中回收裝置，料頭、鋁屑分開收集
8、換型快捷
??通過上料傳送托輪底座及來料傳輸滾輪加墊，可實現型材快速切換；根據切換產品不同 0.5-2 小時（2 人）
